Uge 37: Projekt HLD

Første iteration af HLD for Ingestion service

Indhold

• Mit ansvarsområde

• Komponenternes ansvar

• Usecases

• SSD - System Sequence Diagram

• Domænemodel

• OC - Operation Contract

• Greybox

  SD - Sequence Diagram (system niveau)

  • simple

  • med flere services

• Refleksion

• Videre plan

---

Mit ansvarsområde

Komponenternes ansvarsområde

Ingestion Service

• Udsteder pre-signed URLs, så billeder kan uploades eller hentes direkte til/fra storage

• Gemmer metadata i databasen (om objekt / proces)

• Eksponerer API med GraphQL (for forespørgsler og status opslag)

• Publicerer events (f.eks "ImageUploaded") som andre services kan reagere på

• Styre billeders livscyklus (retention- og sletningspolitik)

Storage

• AWS S3, Azure Blob eller lignende

• Indeholder de rå billeder

• Adgang styres via pre-signed URLs, ikke direkte

Database

• Ingestion DB - data omkring billedet og dens status

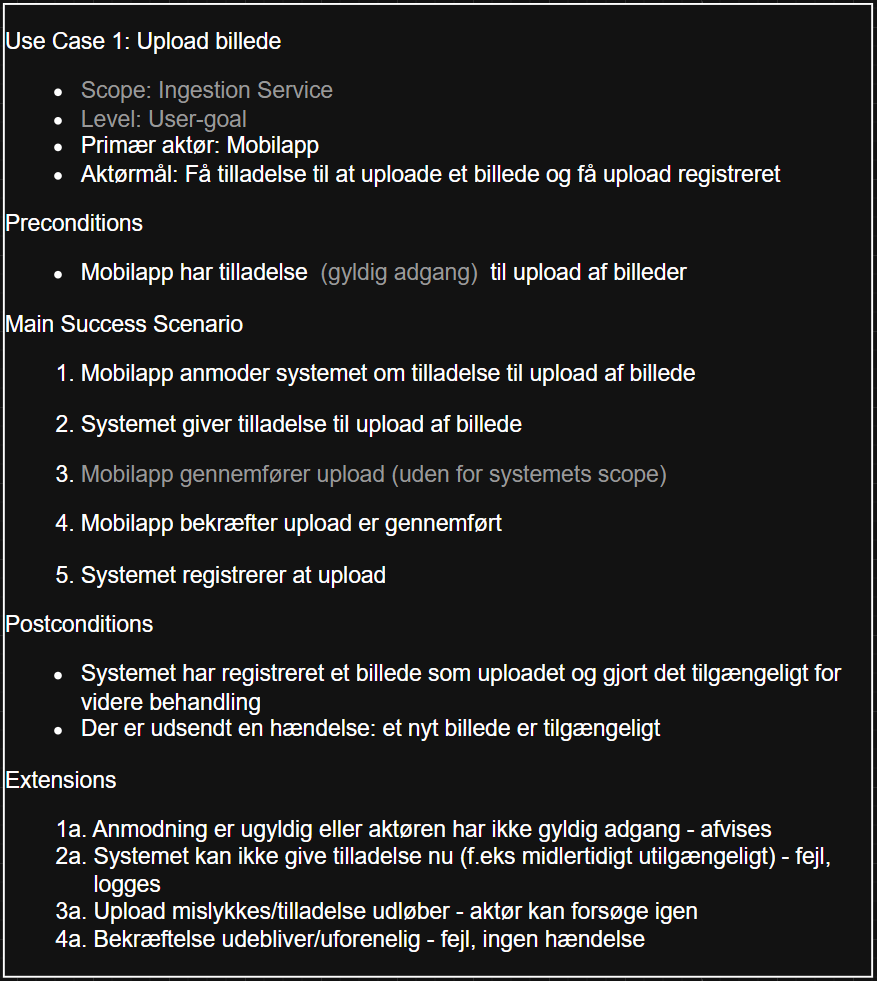

Usecases

SSD - System Sequence Diagram

OC - Operation Contract

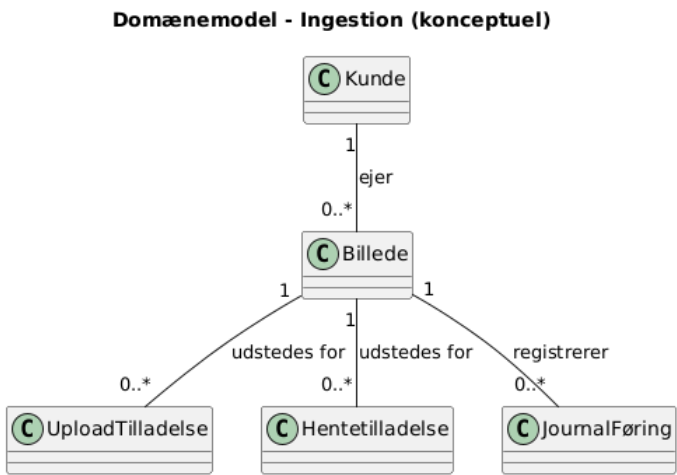

Domæne model

Kunde (tenantId = default / Trackunit)

Hvis audit ikke er krav

SD - Sequence Diagram (system niveau)

Simple

Mere detaljeret (flere systemer - stadig system niveau)

---

Refleksion

Første iteration af HLD for Ingestion Service.

Modellerne giver et overblik over ansvar og interaktioner. De viser allerede hvordan microservices, events og storage kan hænge sammen.

Skal senere suppleres med mere detaljerede modeller (LLD) og sikkerhedsaspekter

Videre plan

Udbygge modeller med flere detaljer (low level design)

Inddrage sikkerhed (auth, tokens, audit) direkte i diagrammer

Validere modellerne med teamet og justere ift. Trackunits krav
